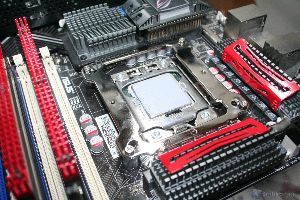

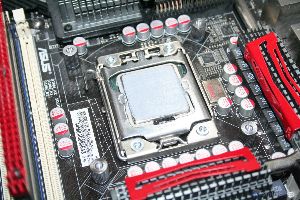

Prima di procedere vi invitiamo a rileggere la compatibilità nei capitoli precedenti, anche se all’atto pratico sarà compatibile con tutti i socket. Vi mostriamo le fotografie di quella che reputiamo un’ottima stesura della pasta termica, procedete in questo modo.

La procedura d’installazione, in questo caso inerente a sistemi Intel, è davvero immediata. In sostanza sarà semplicemente necessario, per il sistema 1366, installare il backplate posteriore mediante il fissaggio delle viti tramite gli appositi cerchietti bianchi “Small”, per poi avvitarlo tramite i quattro distanziatori filettati, con base in gomma, sul PCB della scheda madre. Fatto questo sarà necessario apporre il frontplate, serrare le quattro viti e poi stendere un sottile velo di pasta termica; poi sarà necessario utilizzare la seconda placca frontale con due fori, apporre il dissipatore, senza ventola, e fissarlo con le due viti nella placca precedentemente menzionata. Infine si potrà montare la ventola ed accendere il sistema. Il sistema di ritenzione è molto stabile e non ci sarà il minimo problema, la procedura inoltre è davvero veloce. E’ sempre consigliabile controllare l’impronta termica. Questa sarà quella che dovrete vedere, al fine di avere massime prestazioni:

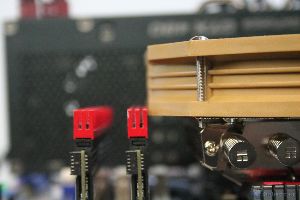

La compatibilità è garantita con tutte le schede madri e con tutte le RAM, ad elevato e basso profilo però qualora si usasse una ventola TY-150, il primo banco di RAM verrà occupato (solo se ad alto profilo). Sarebbe stato comunque possibile installare le Dominator GTX rimuovendone l’appendice rossa del dissipatore! Vi mostriamo le fotografie dirette della zona intorno al socket e del montaggio delle ventole NF-F12 e TY-141:

Degna di nota, inoltre, la possibilità di spostare il posizionamento della ventola lungo gli assi X e Y, in modo da adattarla ad eventuali elementi sporgenti, quali schede video, RAM o paratie del cabinet.
